Строгальные станки тяжелого класса

Строгальные станки предназначены для четырехстороннего фрезерования (строгания) пиломатериалов, а также клееного бруса или оцилиндрованного бревна, максимальное сечение обработки 300 х 400 мм (опция 400 х 400 мм).

Область применения – деревообрабатывающие производства, для домостроения.

Вид климатического исполнения - УХЛ4 по ГОСТ 15150-69.

Помещение, в котором эксплуатируется станок, должно соответствовать зоне класса П-II согласно "Правилам устройства электроустановок" ПУЭ- 85.

Основные технические данные и характеристики

Наименование показателей

Значение

Модель

Тяжелая серия

Легкая серия

1. Характеристика обрабатываемого материала:

- наибольшая ширина, не более, мм

- наибольшая толщина, не более, мм

400

300

400

300

2. Диаметры шпинделей, мм

60

50

3. Ширина пакетов фрез, мм

400

400

4. Величина перемещения нижнего шпинделя по высоте, мм

100

100

5. Величина перемещения верхнего шпинделя по высоте, мм

400

400

6. Величина перемещения вертикальных шпинделей, мм:

- по горизонту

- по высоте

200

50

200

50

7. Частота вращения шпинделей, об./мин

4500 (6000)

4500 (6000)

7. Скорость подачи материала (максимальная), м/мин

10 . . . 60

30…200

10 . . . 60

30…200

8. Габаритные размеры, мм:

- длина

- ширина

- высота

2800…6800

1850

2300

2800…6800

1850

2300

9. Масса не более, кг

6300…15300

6300…15300

Характеристика гидросистемы

10. Количество гидронасосов, шт.

1…4



11. Суммарная подача насосов, л/мин

50…



12. Наибольшее расчетное давление в системе, МПа

250…



13. Объем масла в гидросистеме, л

100…



Характеристика электрооборудования

14. Род тока питающей сети

переменный трехфазный

15. Частота, Гц

50

16. Напряжение, В:

- силовых цепей

- цепей управления

380

24; 110

17. Количество электродвигателей, шт.

8 (9 с гидросистемой)

18. Суммарная мощность всех электродвигателей, кВт

211,5 (+ гидростанция)


Станок работает в автоматическом режиме, обслуживается 1 человеком – оператором.

Описание конструкции комплекса фрезерных блоков

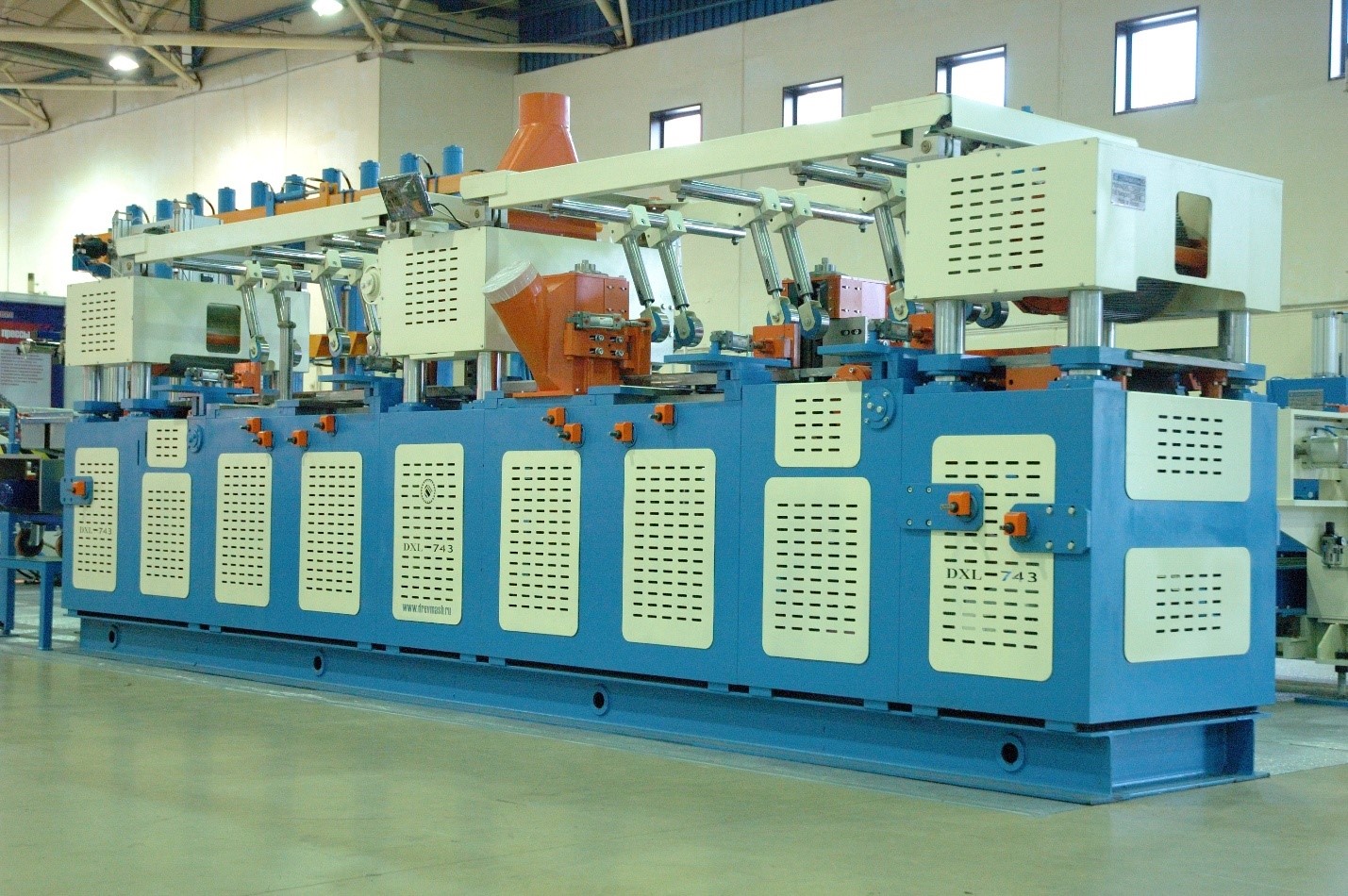

Комплекс выполнен в виде деревообрабатывающего станка (рисунок 1), составленного из самостоятельных фрезерных блоков 1,2,3,4 и 5-х подающих устройств, 8,9 и 10, установленных попарно на отдельных станинах в начале, середине и конце комплекса..

Блок нижней фрезы состоит из сварной станины, внутри которой установлена качающаяся плита с двух опорным шпинделем, несущем нижнюю фрезу. Регулировка фрезы по высоте осуществляется вручную устройством, состоящим из 2х винтовых механизмов, связанных цепной передачей.

Шпиндель с фрезой приводится во вращение от электродвигателя через ременную передачу с поликлиновым ремнем.

Блок верхней фрезы состоит из сварного неподвижного основания и подвижной траверсы, внутри которой расположен двух опорный шпиндель, несущий верхнюю фрезу.

Траверса регулируется по высоте на 4х колоннах, перемещающихся в направляющих основания с помощью 4х винтовых механизмов винт-гайка, связанных между собой цепной передачей и приводимых в движение с помощью мотор-редуктора.

Верхний шпиндель с фрезой приводится во вращение от электродвигателя  через ременную передачу с поликлиновым ремнем.

Блок вертикальной фрезы 1; 2 из сварной неподвижной станины с горизонтальными направляющими.

Сверху на направляющие станины во внутрь установлен шпиндель двухопорный, который соединен с подвижной плитой. Плита со шпинделем имеет ручной винтовой механизм перемещения по горизонтали.

Вертикальный шпиндель с фрезой приводиться во вращение от электродвигателя через ременную передачу поликлиновым ремнем.

Блоки вертикальной фрезы в комплексе установлены левого и правого исполнения.

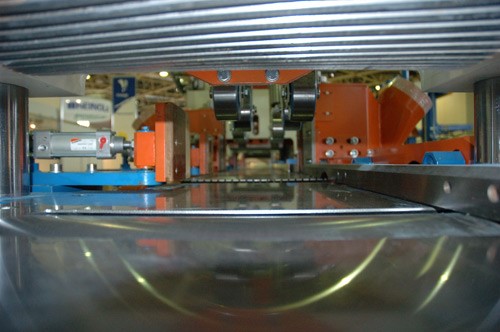

Подача обрабатываемого материала в зону обработки осуществляется подающими вальцами на входе и промежуточными вальцами. На выходе принимается и выносится подающими вальцами.

Каждое подающее устройство имеет верхние и нижние вальцы.

Верхние и нижние вальцы приводятся во вращение от гидромоторов для станков тяжелой серии и  от электромоторов для станков легкой серии. Верхние вальцы подающих устройств регулируются по высоте винтовыми мехнизмами и имеют пневматические дениферы.

Подающие устройства установлены на отдельных столах и столы имеют регулировку по высоте.

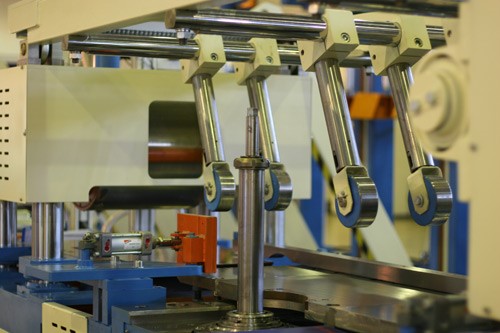

Обрабатываемый материал во всех зонах обработки прижимается к плоскостям столов и направляющих регулируемыми пневматическими вертикальными и горизонтальными прижимами.

Для организации нормальной работы комплекса в автоматическом режиме рекомендуется снабдить любыми механизированными подающими и принимающими конвейерами.

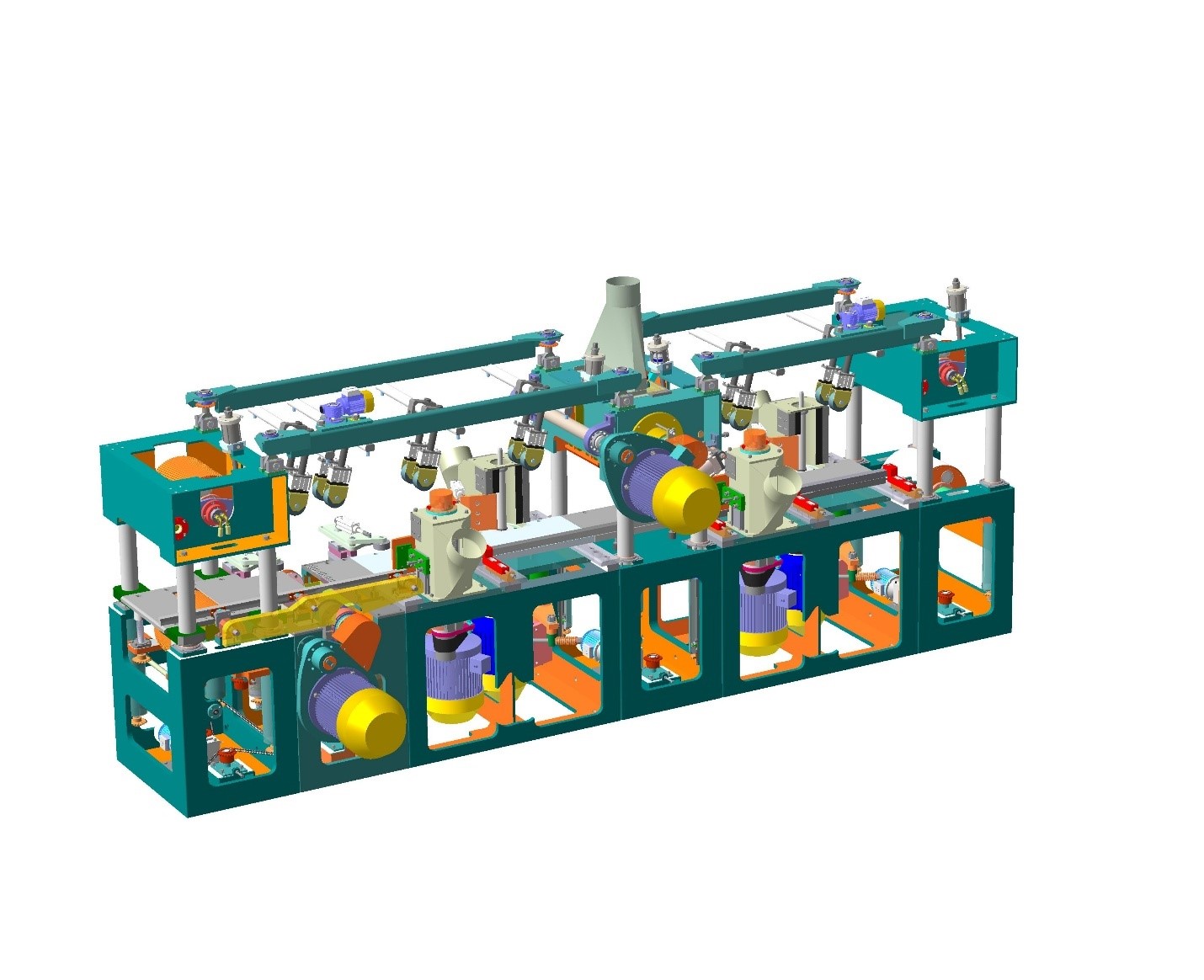

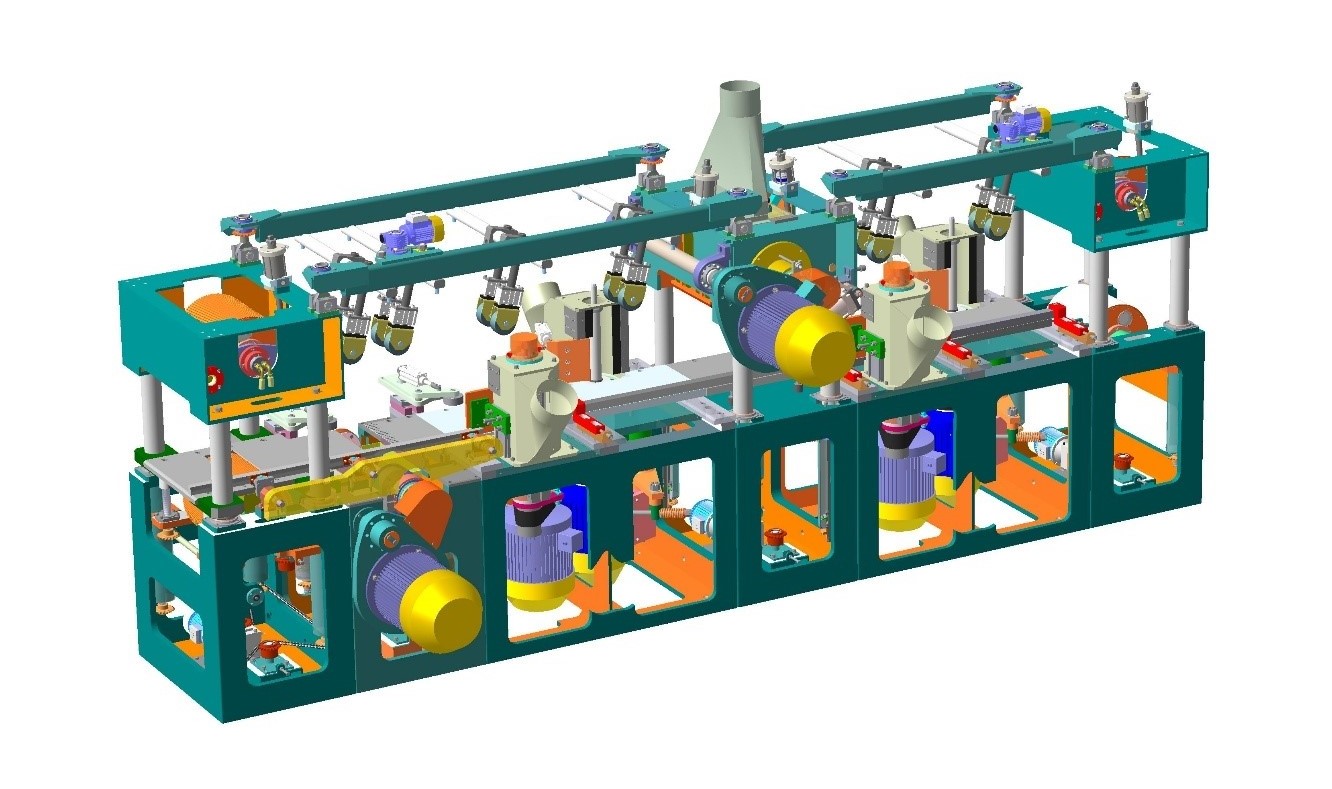

3-Д схемы комплексов

Гарантия изготовителя

Завод-изготовитель гарантирует соответствие оборудования требованиям руководства по эксплуатации и технических условий и обязан безвозмездно ремонтировать вышедшее из строя оборудование или заменить комплектующие изделия при условии соблюдения потребителем условий транспортирования, хранения, питания и эксплуатации в пределах гарантийного срока.

Гарантийный срок эксплуатации - 24 месяца.

Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 6 месяцев со дня поступления оборудования к потребителю.

В период гарантийного срока потребитель не имеет права самостоятельно вскрывать входящие в комплект оборудования комплектующие агрегаты. Завод-изготовитель не принимает претензии по комплектующим узлам, агрегатам, аппаратуре, вскрытым без представителя завода.
